電力電纜故障智能定位系統 凱迪正大電纜故障測試儀系列產品介紹

凱迪正大高低壓電纜故障綜合測試儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。

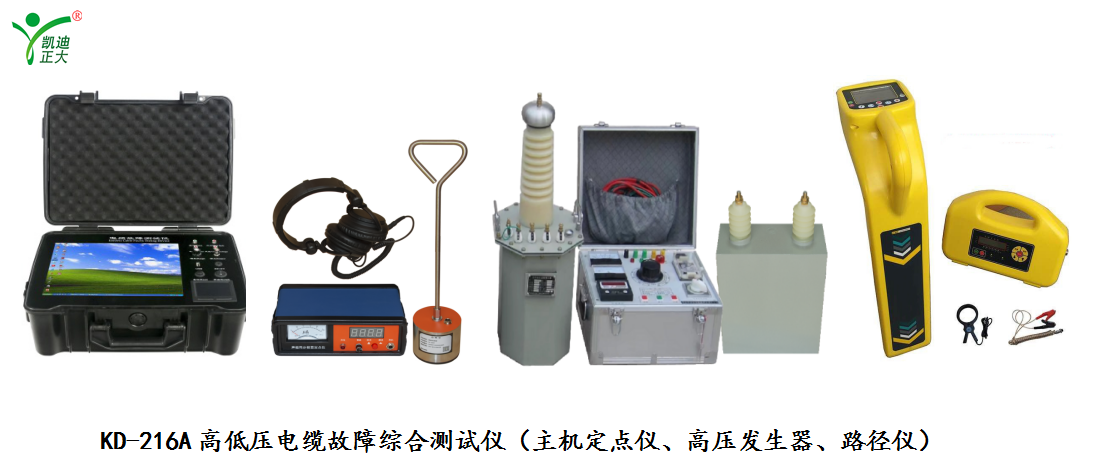

凱迪正大KD-216B電纜故障測試儀

一、主要功能

能滿足35kV及其以下不同電壓等級電力電纜的不同類型故障的定位查找，包括： 開路、短路、低阻、高阻泄漏、高阻閃絡性故障檢測；可檢測電纜長度；也可校驗電纜的傳播速度?？赏瓿呻娏﹄娎|的路徑的查找（帶電/不帶電）均可；可檢測電纜的埋設深度等功能。

二、系統組成

1、電纜故障測試系統測距部分

2、高壓沖擊電源部分

3、智能電纜故障精確定位部分

4、電力電纜路徑定位系統部分

三、技術規格

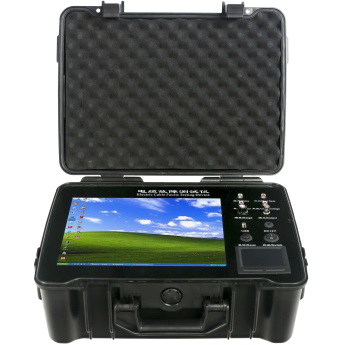

1、測距部分(KD-216B電纜故障測試儀主機)

設備簡介：

KD-216B 電纜故障測試系統迎合電力工業快速發展需求和設備人性化設計要求，采用了國際最高水平的時域反射技術，故障波形自動判距、自動顯示故障距離、簡單明了，解決了傳統電纜故障測試儀依靠人去分析故障距離的缺點，使用方便快捷；整機采用進口防水、防潮、防震、防腐工業級機箱，適用于任何環境測試。主要元器件選擇性能優異的進口元器件，產品小巧精致，易于攜帶，設備性能優于行業水平；全新的軟件操作平臺，人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，生產遵循中華人民共和國制造計量器具許可證陜制00000548號，該套設備由電纜故障測試儀主機、故障定位電源、高壓電橋故障定位系統三部分組成，適用于35kV及以下不同電壓等級電力電纜故障定位。

功能特點：

1.用于35kV及以下不同等級、不同截面、不同介質以及不同材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.可實現低壓脈沖法測距，并對短路、開路、低阻故障波形準確無誤自動判距。

3.可配合多種高壓設備實現高壓沖閃電流法測距。

4.可反測電纜實際的傳播速度，實現不同規格電纜測距需求，拒絕設備絕對誤差。

5.全中文操作軟件和使用界面，實現人機高效互動。

6.工業級12.1寸彩色觸摸液晶屏顯示。

7.同屏展示整體波形，徹底解決盲目測試或測試失敗原因。

8.內置電源供電，在無電源環境中均可長時間使用。

9.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

10.在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

11.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

12.國內領先的操作平臺，采用人性化的界面設置，在室外強光下依然清晰，是公司研發工程師根據現場用戶反饋而深度探索的全新產品。



技術參數

?顯示方式：12.1英寸工業級液晶屏（win7操作平臺）

?測試距離：不小于100km

?操作方式：雙操作，觸摸筆兼觸控鼠標操作

?測試方法：低壓脈沖法、沖閃電流法、波速測試法

?存儲空間：固定8G

?最短測試距離（盲區）：0-2米或無盲區

?測試精度：±0.1m

?分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米

?測試誤差：系統誤差小于±1%

?實時采樣頻率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；

?脈沖寬度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）；

?待機時間：可連續使用8小時左右

?主機重量：7kg

?外形尺寸：180mm×300mm×400mm

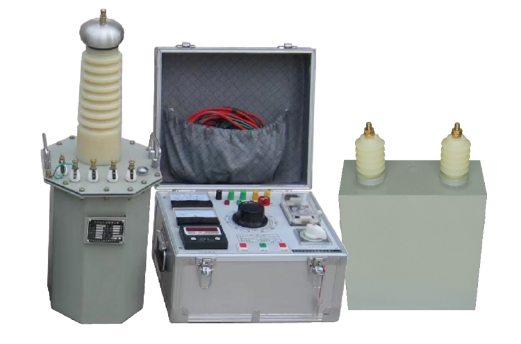

2、高壓沖擊電源部分（YD-3/50分體式高壓沖擊電源）

YD-3/50分體式高壓沖擊電源測試故障時提供的高壓大能量裝置，用于沖閃法測試時故障的預定位以及精確定位故障點時使用的能量源發生裝置。本產品主要用于對35KV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用，也可用于電力電纜高阻未擊穿故障的持續施加能量以降低故障點電阻從而快速定位測試。

高壓試驗變壓器參數：

1、容量：3KVA

2、輸入電壓：AC200V 50Hz

3、輸入電流：15A

4、輸出電壓：AC：50KV DC:70KV

5、輸出電流：AC：60mA DC:42.8 mA



高壓試驗控制箱參數：

1、容量:3KVA

2、輸入電壓:AC220V，50Hz

3、輸入電流:13.6A

4、輸出電壓:0～250V

5、輸出電流:0～15A



儲能電容參數：

1、2uF/30kV

2、工作電流：2uF，≥10 kA

3、充放電頻率：1～30次/分

4、容量偏差：0～+10%

5、高壓電源裝置預期壽命：≥20000次

6、智能電纜故障精確定位部分（KD-216D智能電纜故障精確定點儀）

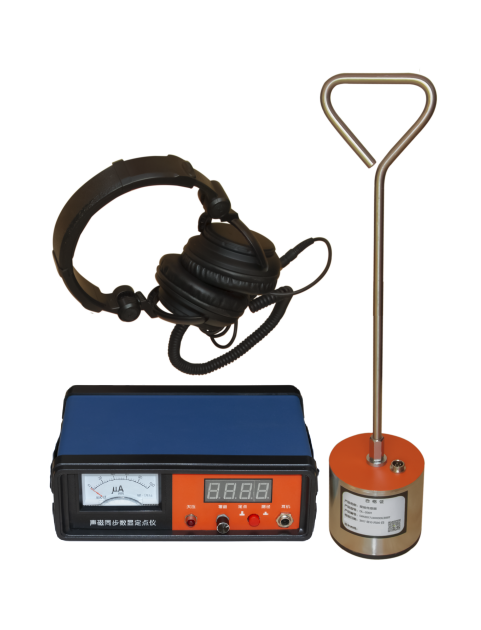

凱迪正大KD-216D智能電纜故障精確定點儀



設備簡介：

KD-216D智能電纜故障精確定點儀是最終確定故障點重要設備，因?yàn)殡娏﹄娎|敷設環境的極其復雜性，電纜故障測試時精確定點一直是很關鍵的一步，即使有準確的粗側距離，但由于受到外界環境的影響，我們也是難以快速準確定位。設備是一款便攜式、超靜音、可視化精確定點儀，是專門與高壓沖擊發生器配合使用，采用沖擊放電進行時間差法精確定點的專業接收機，其采用領先的背景智能降噪和聲音追蹤新技術，可實現連續優化、較好聲音效果，運用前端連續沖擊放電時，粗側距離范圍內故障點沖擊放電聲音在電纜上方的地面?zhèn)鞑?，被地面上的探地傳感器記錄下?lái)。



功能特點：

1.用聲波測量法或聲磁同步法對電纜高阻故障點精確定點

高壓脈沖在故障點放電，產生聲音和磁場。通?？赏ㄟ^定點儀高靈敏度傳感器和耳機聽出故障點位置。聲音變化強度不明顯時，比較聲波和磁場的傳輸時間差，定點更精確方便。

2.用磁場測量法進行電纜金屬性故障（死接地）精確定點

金屬性故障，擊穿時沒有明顯的放電聲，很難用聲測法精確定點。電纜故障定點儀，巡測故障點附近的磁場分布，從而精確定點。



技術指標：

故障定位精度：±0.1米

頻率范圍：100Hz～1500Hz

靈 敏 度：＜ 5μV，抑制能力＞40 dB（工頻）

增益：電磁增益＞110 dB，音頻增益＞120 dB

充電電壓：AC 220V±10%

充電器輸出電壓：12V

工作電源：鋰電池供電

工作模式：聲磁定位

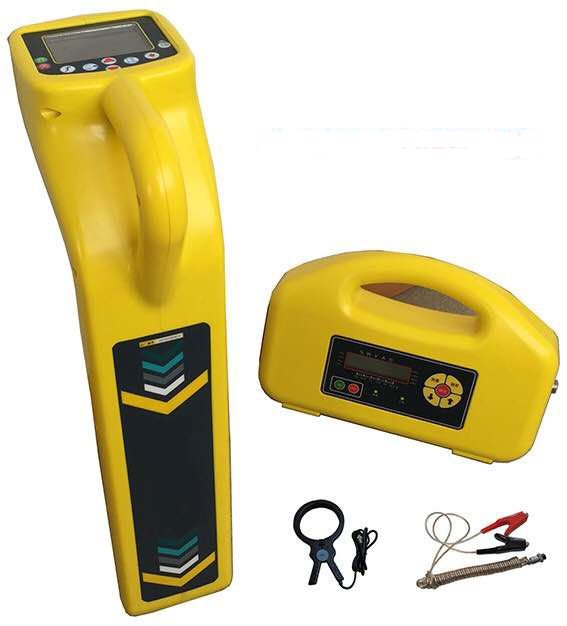

凱迪正大KD-2124地下智能電力電纜路徑定位系統：

電力電纜路徑定位系統部分（KD-2124智能電力電纜路徑定位系統）

設備簡介：

KD-2124是本公司最新一代地下管線探測儀，用于對地下管道、電纜的位置、走向、埋深及管中電流測量，多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。也可配合A字架（選配）實現死接地故障的測試，是一款性能優異，性價比較高的優秀產品，廣泛用于供電、發電、工礦、石油、化工、自來水、市政等單位，一直獲得用戶好評。



技術指標：

接收機：

定位精度：深度的±5％

電流測量精度：實際電流的±5％

深度測量精度：深度的±5％（無鄰近管線干擾）

工作頻率：無線電、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz等頻率

工作溫度：-20℃～＋50℃

電池：7.4V鋰電池

深度測量范圍：0-10m

工作模式：谷值法、峰值法、寬峰法、峰值箭頭法

發射機：



輸出功率：10W

工作頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz等頻率

工作模式：直連、感應和夾鉗三種模式自動轉換

電 池：14.8V內置鋰電池組

工作溫度：-20℃～＋50℃



功能特點：



（一）功能多

1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。

2、 接收機功能: 用于對地下管道、電纜的位置、走向、埋深及管中電流測量。

3、左右定位箭頭指示目標管線位置，定位快速、精確；前后箭頭和dB值指示防腐層破損點的位置及大小。

4、具有背光功能，適合夜間搶險使用。

5、GPS地理定位功能，管道走向自動成圖。

6、專業數據分析軟件，檢測報告自動生成。

7、接收機特有功能: 用于故障（管道故障是指外防腐層破損，電纜故障是指外護層損壞）定位, 檢測地下管線的絕緣破損情況。

8、電流測量：測量發射機施加到被測管線上的電流。

9、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。

10、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。



(二)定位精度高 :

多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的精確度。

1、很大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（）或水平梯度（）的變化, 據其最大值的位置來定位;

2、極小值法: 用谷值模式, 通過測定垂直分量（）的變化, 據其最小值的位置來定位。



(三)測深方法多:

具有多種測深方法可任意可選,并可相互驗證。

1、雙水平線圈直讀法；

2、單水平線圈80%法、50%法；

3、45度法。



(四)抗干擾性強



1、觀測參數多: 既可測水平分量（）、垂直分量（）又可測水平梯度（）。

2、發射功率大: 發射機輸出功率達10W且連續可調,根據需要任意選擇。

3、工作頻率多:根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。



(五)操作簡便



1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。

2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到較好，測深完畢自動恢復到測深前的工作模式。

(六)連續工作時間長, 使用成本低 發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供電需要, 并可循環使用,大大降低了檢測成本。

（七）發射機交直流兩用

正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不等儀器充足電再使用。

備注：大多數故障檢測設備質保均三年，含三次現場免費測試服務，終身一對一技術指導。



溫馨提示：如果有需要最新智能化的試驗變壓器、變頻串聯諧振耐壓裝置、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯系我們?cè)诰€客服或者電話咨詢，保質保量！此篇文章詳細介紹了凱迪正大電力電纜故障智能定位系統 凱迪正大電纜故障測試儀系列產品介紹，希望能夠幫助到大家！
